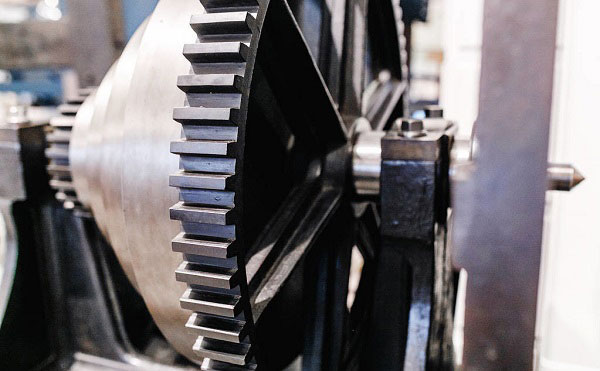

傘齒輪也叫錐形齒輪或者錐齒輪。傘齒輪經常使用在兩個垂直軸之間的傳動，但別的角度的兩軸的傳動也適合用。比較突出的的運用是用一臺水平驅動設備去驅動一臺立式泵。傘齒輪和正齒輪的主要區別在于它們所在的軸關系和形狀。傘齒輪是圓錐形的形狀，而正齒輪主要是一個圓柱體的形狀。傘齒輪傳遞兩個成角度的軸即穿插軸間的運動，而正齒輪主要傳遞的是兩個平行軸間的運動。

     傘齒輪的加工生產主要是在專業的刨齒機上進行加工的。當然傘齒輪也可以在萬能銑床上加工，但齒的尺寸和齒型準確度都不夠。通常用加工傘齒輪用的是聯合方法進行加工的，也就是在萬能銑床或臥式銑床上開始加工。至于精加工，也就是齒型的校準，主要是在專業的傘齒輪機床上進行加工的。

     制作傘齒輪的生產過程由下列工序組成。經過加工的坯件安裝在心軸上，心軸緊固在分度頭上，把分度大樞軸的軸線轉成一個等于坯件圓錐角一半的角度。

     坯件裝好后，用圓盤模數銑刀銑削齒溝至全深，同時銑刀應與被銑齒輪小半徑的模數相符合。如此銑削全體輪齒。至于分度，則用分度頭以平常方式進行。

     傘齒輪加工生產有需求的歡迎咨詢 iHF合發齒輪加工生產廠家，我們將竭誠為您服務！
