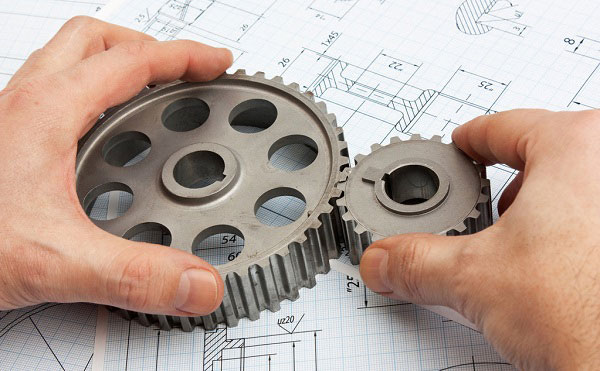

圓柱齒輪的八個標準圓柱齒輪加工主要是控制圓柱齒輪之間在操作過程中傳動的精度。

1.傳動的穩定性，瞬時速度的波動，如有交替反向操作，齒間隙是否小，如有沖擊載荷，精度應略有提高，以減少沖擊載荷對圓柱齒輪造成的損傷；

2.如果以上設計要求比較高，圓柱齒輪精度會設置的高一點，否則可以設置的底一點；

3. 但圓柱齒輪精度過高，會增加加工成本，需要綜合平衡；

4.上面的參數基本上屬于比較常用的圓柱齒輪，其精度可以定為：7FL，或者7-6-6GM精度標注的解釋：7FL：iHF圓柱齒輪加工指出圓柱齒輪的三個公差組精度同為7級，齒厚的上偏差為F級，齒厚的下偏差為L級7-6-6GM：圓柱齒輪的第一組公差帶精度為7級，圓柱齒輪的第二組公差帶精度為6級，圓柱齒輪的第三組公差帶精度為6級，齒厚的上偏差為G級，齒厚的下偏差為M級。

5.圓柱齒輪的精度沒有計算公式，因為不需要計算，所以需要通過檢查手冊得到；

6.精度等級確定是工程師綜合分析，傳動要求精度，或高負荷，交變負荷的結果.. 設置精度水平稍高一點；

7.精度等級為5,6,7,8,9,10，值越小，精度越高；

8.（齒厚）偏差等級也是由設計者綜合給出的具體工況，精度傳動要高一點，一般機械要低一點，封閉傳動要高一點，開式傳動要低一點。

iHF合發齒輪，圓柱齒輪加工精度可達5級，如有需求，歡迎咨詢。
