在齒輪加工過程中，如果齒輪磨削過程中出現一批齒面磨削裂紋，將降低產品合格率，影響生產效率和企業利潤。如何從齒輪熱處理工藝、磨齒參數、磨齒冷卻液和部分磨齒等方面研究制定改進措施，防止質量事故的發生，對齒輪加工企業具有重要意義。

案例情況：

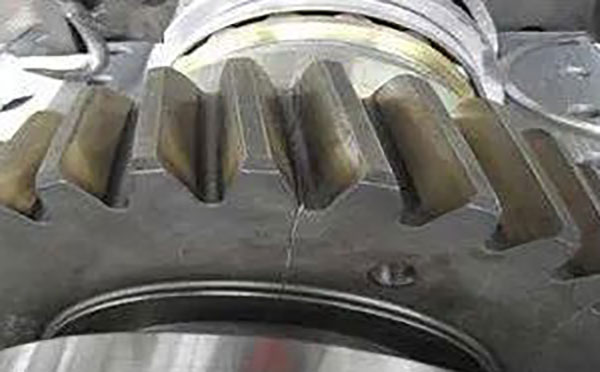

磨齒過程中出現大量的齒面磨削裂紋。磨削裂紋分布在不同模數、不同齒數的齒輪上。

分析：

（1）從裂紋形狀分析

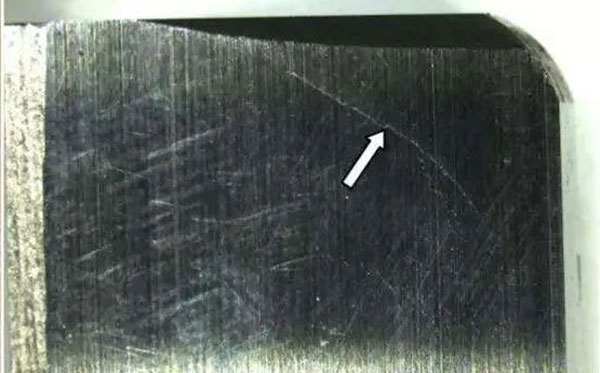

齒面裂紋為網狀裂紋，裂紋齒面燒傷嚴重，證明齒面裂紋是磨削后產生的，是磨削裂紋。燒傷表明磨削時冷卻能力差。改進了齒形參數后，效果越來越好。最后改進冷卻油后，磨削裂紋完全消失。

（2）從裂紋位置分析

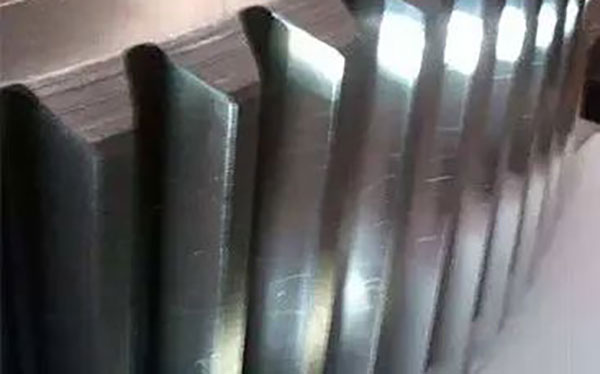

裂紋總是集中在幾個連續齒的右齒面上，說明熱處理導致齒輪局部齒變形較大。磨削這些齒時，磨削量大，在正常冷卻條件下無法滿足冷卻能力。導致齒面燒傷和磨削裂紋。

原因排查：磨削裂紋原因分析

1.熱處理

有三種不同的方法來確認它是否是熱處理問題：

（1）滲碳、緩冷、二次加熱、坑爐調質；

（2）箱式多用爐一次滲碳、調質；

（3）熱處理由一次回火改為二次回火；

熱處理結果：

坑爐加工的齒輪有2個齒輪，相鄰4、5齒的右齒面有嚙合裂紋，齒輪其它部位無裂紋；

磨齒多在爐內加工，發現相鄰齒輪右齒面有大量的嚙合磨削裂紋；

兩次回火的齒輪也有磨削裂紋。這種改進對控制磨削裂紋的發生沒有起到顯著作用。

對齒面有裂紋的齒輪，熱處理組織的顯微檢驗表明，齒輪齒左右齒面的熔深基本相同，但由于右齒面燒傷嚴重，燒傷后也出現了金相組織。使維氏硬度從表面到0.4毫米處的硬度低于相應位置的左齒表面。

2.磨齒因素

R800 HOFLER磨齒機:

通過調整研磨工藝參數和研磨條件：

（1） 改變油嘴位置，使油嘴靠近工件，使油嘴與砂輪的距離更均勻。

（2） 調整重疊率，使砂輪表面稍粗糙，在磨削過程中帶走一些熱量。

（3） 增加砂輪修整次數（粗磨7次，細磨10次），使砂輪表面更鋒利。

（4） 增加行程數（同一模數齒輪的行程數從10增加到12，增加到14，增加到16），以減少磨削過程中的磨削熱。

結果：

通過以上4點的變化，沒有效果，磨兩片一片。根據上述情況，再次調整，換成H700 HOFLER磨齒機上磨齒。

R700 HOFLER磨齒機:

研磨參數基本上是

與R800 HOFLER研磨機相同。用稍有不同的冷卻方法磨削5個齒輪，經檢查無裂紋，說明R800 HOFLER磨齒機的磨削工藝和磨削條件存在問題。

重新調整R800 HOFLER磨齒機：

由于沒有新的鼓可用，把R800 HOFLER金剛鼓輪左右調換。為了完全過濾切削油中的雜質，更換濾網。增加噴嘴的長度，使噴嘴更靠近砂輪與齒輪磨片的結合部，使冷卻更充分。

上述調整已取得一定效果：磨削6片，僅1片已檢測出磨削裂紋，其余裂紋均未出現。磨削參數的變化對防止磨削裂紋有明顯的作用。

更換磨齒機滾筒。新的滾筒要求所有的研磨參數恢復到原來的規格。改進磨削參數后，對12塊工件進行了磨削加工。經檢查，僅1件發現磨削裂紋，其余裂紋均未出現。磨齒參數的變化對控制磨削裂紋的產生越來越有效。

繼續改善研磨條件：

徹底清潔并更換R800 HOFLER研磨油，更換原油嘴并加長。改變R800 HOFLER磨齒機行程，提高磨齒速度。打磨前要注意校正，防止打磨不均勻。

更換冷卻油，消除齒輪局部磨齒后，磨齒22個，磨齒正常。未發現磨削裂紋，達到了改進的目的。

試驗結論：

（1）齒面磨削裂紋是由于磨削時冷卻能力不足和磨削量不均（熱處理變形過大）引起的。因此，在齒輪熱處理過程中要注意工件的放置，以盡量減小齒輪熱處理變形。

（2）磨齒前的對刀要非常仔細，磨齒兩齒面的量要盡可能均勻。

（3）如果冷卻油長期使用，其油性和清潔度會發生變化，因此應定期更換冷卻油。
