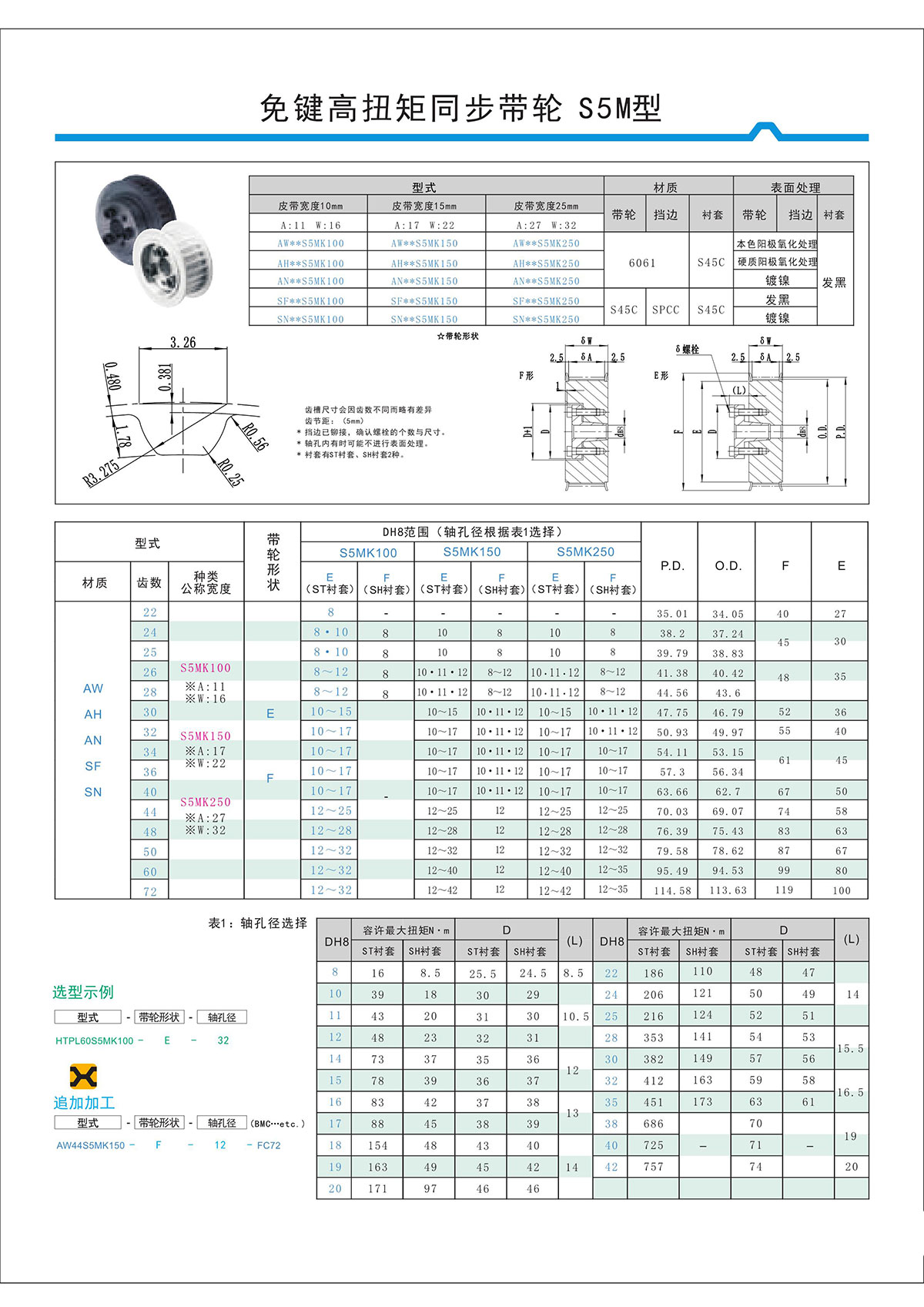

免鍵高扭矩同步帶輪S5M型由輪緣、輪輻和輪轂三部分組成。設計帶輪時，應使其結構便于制造，質量分布均勻，重量輕，并避免由于鑄造產生過大的內應力。

當V>5m/s時進行靜平衡，當v > 25m/s時進行動平衡。同步帶輪材料中常用灰鑄鐵、45#鋼、鋁合金、銅或工程塑料?；诣T鐵應用廣泛，當V≤30m/s，V ≥ 25 ~ 45m/s時使用HT200。則宜選用創造生鐵開鑄鋼件，也能用厚鋼板沖壓模具一電焊焊接同步帶輪。小輸出功率傳動系統能夠用鋁鑄和塑膠。
